Schaltnetzteil, DC/DC-Wandler
Das Schaltnetzteil wurde für einen Kunden anhand des Vorläufers als Ersatzgerät erstellt. Der Auftrag umfasste:- Entwicklung der elektronischen Schaltung inkl. Schema und Layout
- 1:1 Ersetzbarkeit mit dem Vorläufer
- Normenprüfung nach EN 50121-3-2
Das Schaltnetzteil bringt eine Gleichspannung (DC) von 75-145VDC auf eine Gleichspannung von 22V (70W). Der Eingang ist vom Ausgang galvanisch getrennt. Am Ausgang wird der Strom überwacht. Liegt dieser über einer einstellbaren Schwelle, zeigt das Gerät dies durch einen Hilfskontakt an. Durch die Minimalstromüberwachung kann ein Defekt am angeschlossenen Gerät erkannt werden.
Das Schaltnetzteil sowie detaillierte technische Daten erhalten Sie unter: www.agonex.ch

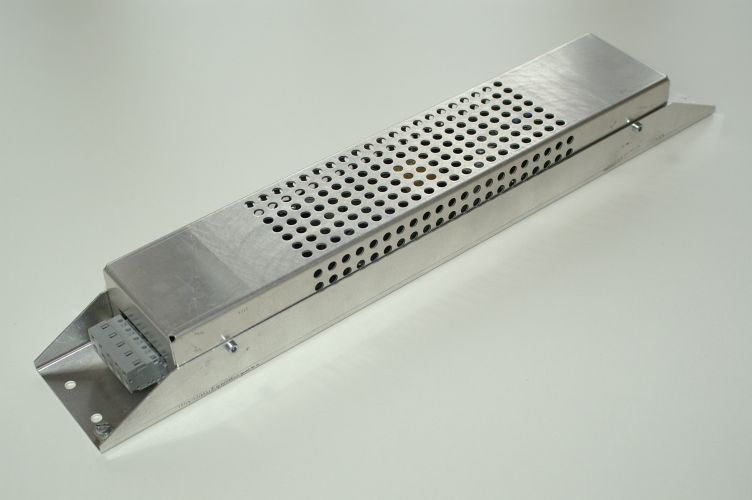

Fertiges Gerät im Gehäuse | |

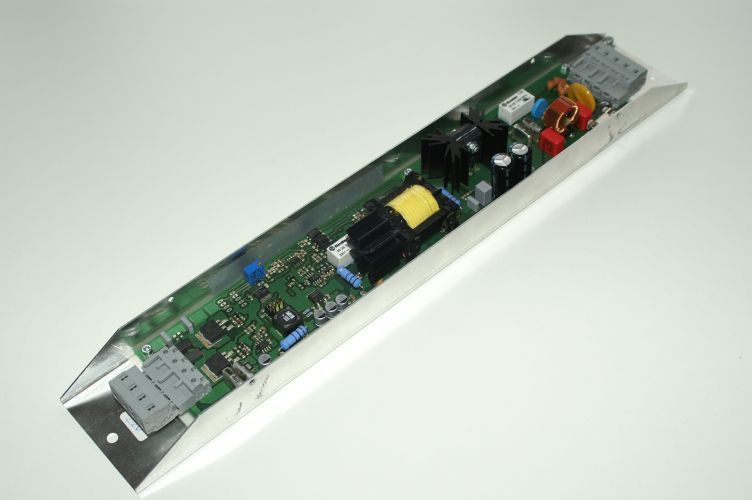

Netzteil mit geöffnetem Gehäuse | |

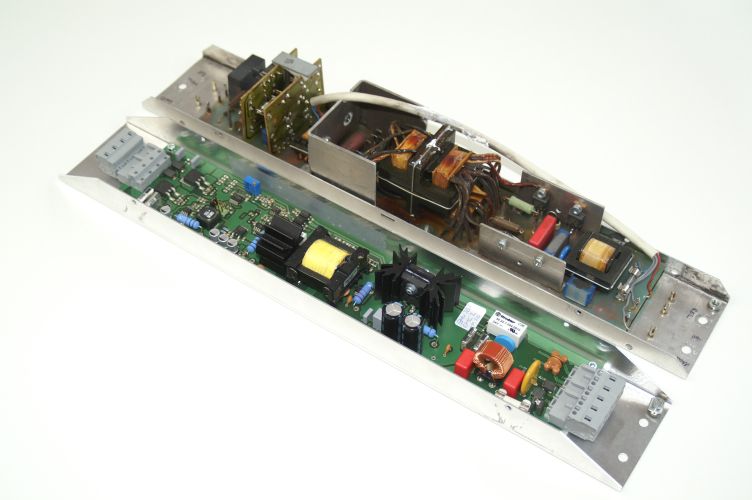

Vergleich des ersetzten Gerätes mit dem Neugerät | |

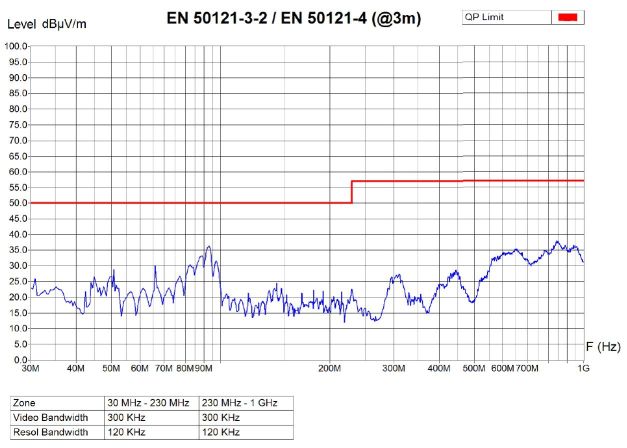

Abstrahlungsmessung aus dem EMV-Labor |
